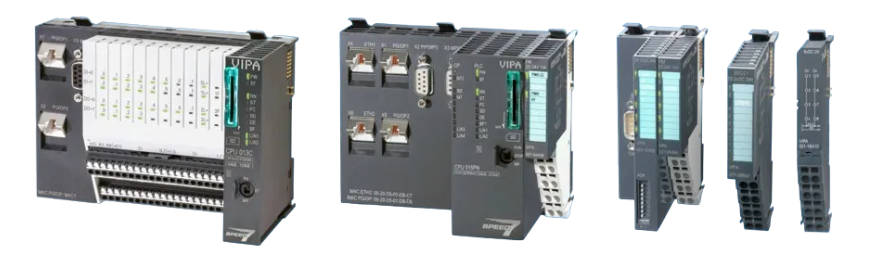

本次给大家介绍的是来自安川-惠朋的VIPA SLIO智能控制与I/O系统。

SLIO是一款机器紧凑的模块化智能控制与I/O系统，可灵活配置于不同的应用，绝不局限于VIPA自有的控制系统。

●卓越的电气性能与灵巧的机械结构，安装紧凑，可灵活拆装组合

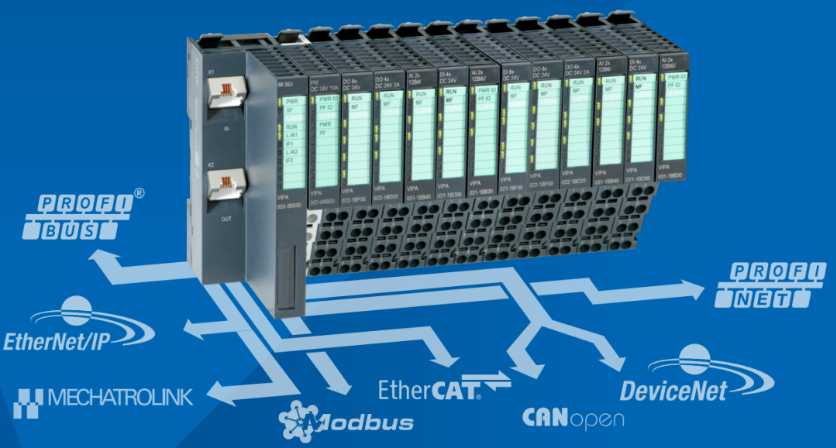

● 接口模块支持PROFINET,

PROFIBUS, EtherCAT,

Device-Net, CANopen,

EtherNet/IP, MECHATROLINK-III

和MOD-BUS RTU协议，可连接64个模块

● 电子模块集成的LED状态指示灯和友好的正面标签条使通道的定义和状态一目了然

● SLIO背板总线速度最高可达48Mbit/s，确保了极短的响应时间

多语言专家 - 懂多种语言优势更显著

●紧凑：宽12.9mm，高109mm，深76.5mm

●安装：直接安装在35mm标准导轨上

●扩展：SLIO的扩展简单灵活，CPU或接口模块都可以最多连接64个信号或功能模块

特性

①高性能背板总线

● 传输速度高达48Mbit/s

● 20μs的快速响应时间

● 统一的信号和功能模块底座

♦

②易于安装和维护

● 可靠的薄片式结构易于安装

● 卡接结构便于安装和接线

● 模块组装防错机制

● 底座和电子模块可分拆，易于更换和维护

♦

③节省空间的连接技术

● 节省空间的阶梯式龙性接线

● 独特的布线理念易于模块拆装

●基于2、4和8个通道的模块

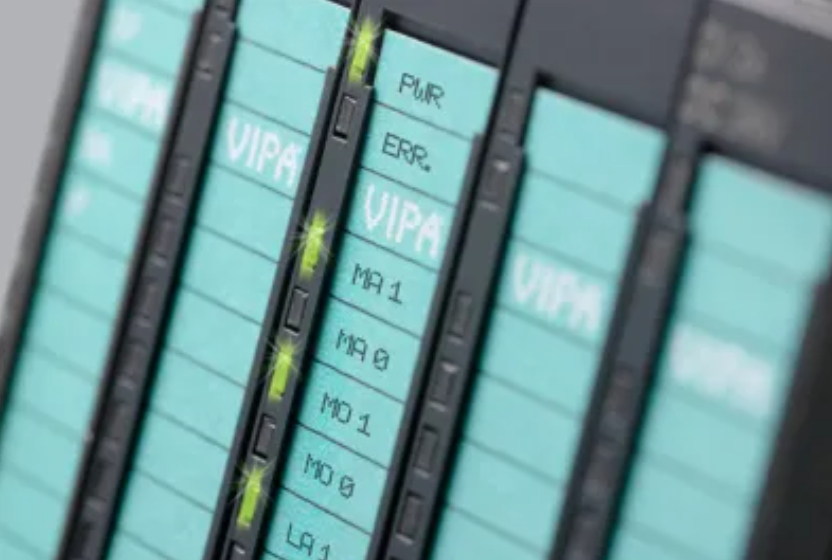

清晰的状态和诊断监测

● 监测诊断和通道状态通过LED灯显示

● 清晰的布局使各通道状态一目了然

●系统中每一个模块的详细诊断都可以监测

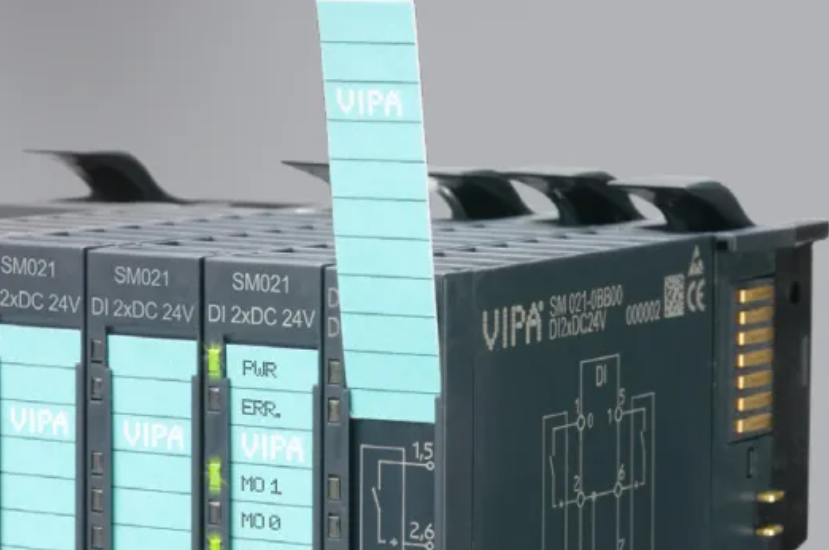

方便友好的用户标签

● 标签条独立只是每个通道

● LED状态指示灯的含义直接标识在标签上

● 每个模块的侧面和标签下均有原理和接线图

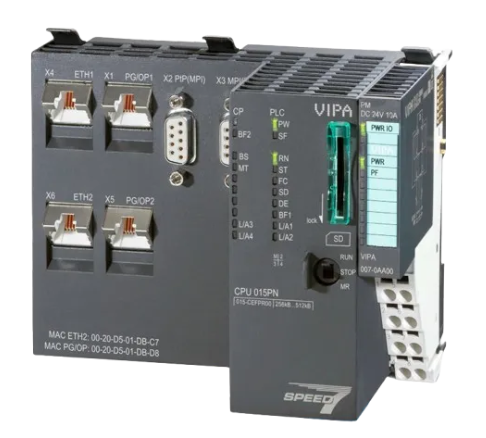

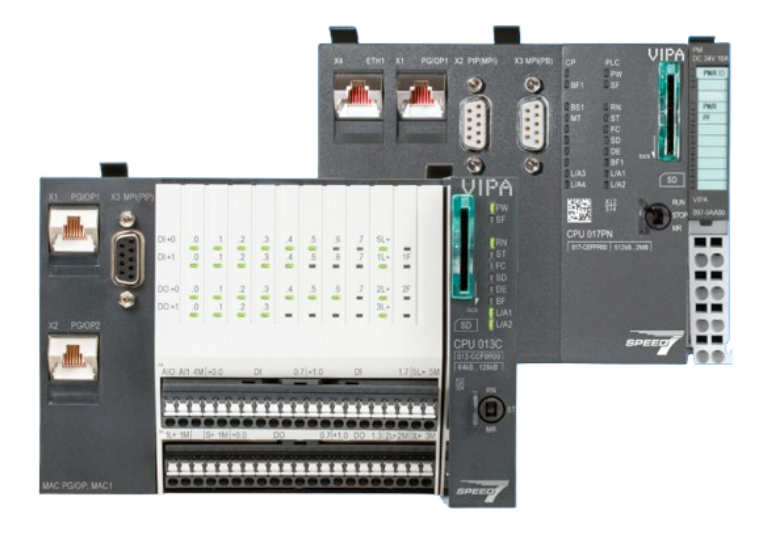

SLIO CPU的亮点

●与S7编程语言100%兼容

●支持的编程软件有SPEED7 STUDIO、SIMATIC Manager和WinPLC7技术

● 非常快的循环时间

● 最多可扩展64个I/O模块

●可靠的SPEED7技术

*SPEED7

①向开发者提供高性能自动化系统的模块化构件，可以用最短的时间开发出开放的STEP7体系的控制器

②保证了最高的运行速度和最高的时钟频率

③不断升级老的系统到新的标准

④可以实时处理海量数据

VIPA概念的亮点

● 大大降低库存成本

● 灵活的二次配置功能

● 随时应对设计方案的调整

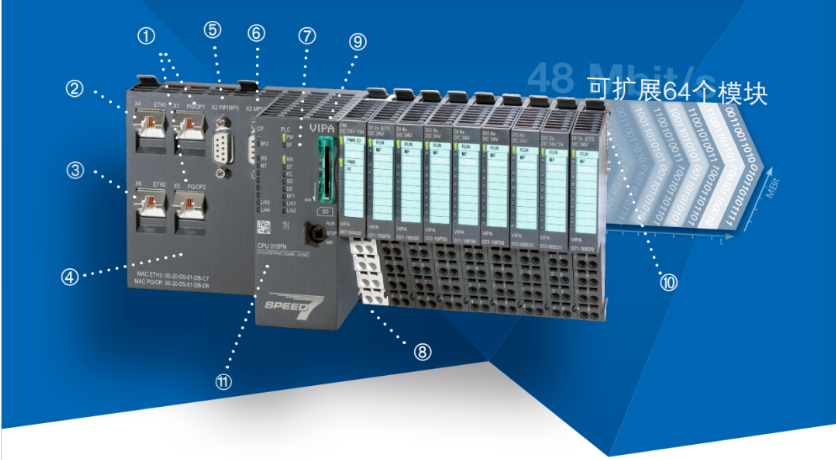

智能模块化

1.双口以太网交换机

2.PROFINET/EtherCAT控制器

3.主动以太网/PROFINET接口

4. 支持多种编程工具

5.成熟的串行接口

6.MPI

7.Web页面/Web服务器

8.可更换的配电模块

9.SD卡与SD卡锁

10.高速背板总线

11.工作内存可扩展

SLIO运动控制器

● 一个用于标准和运动控制应用的CPU

● 集成EtherCAT主站

● 可靠的SPEED7技术保证了最高的始终速率

● 通过EtherCAT实现循环同步和多轴控制应用

● 通过VIPA SPEED7 Studio编程

● 高度灵活和模块化系统

● 提供同一来源的控制和驱动部分的解决方案

●最多可控制20个轴
