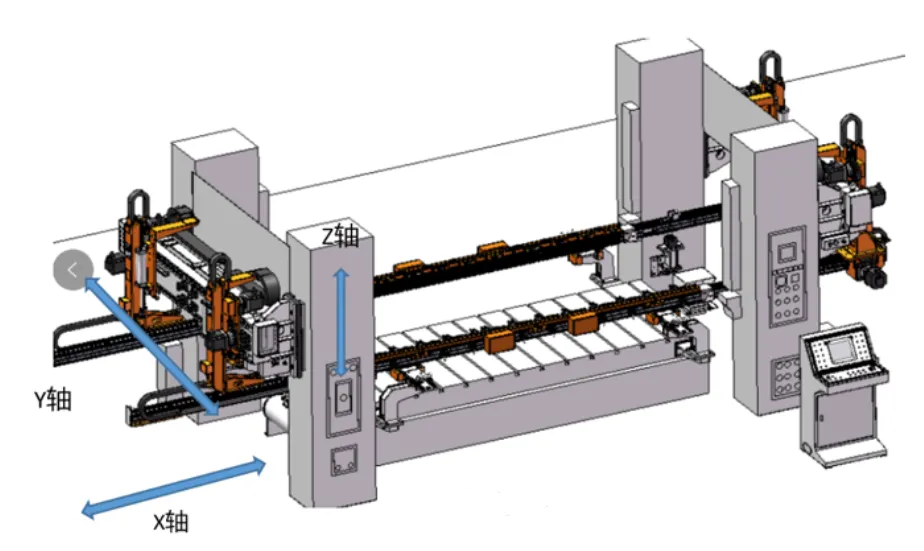

设备结构图

◆优点

①无变压器方式：

三相五线制式400v级入电，转换直流方式，直接对接伺服驱动器，取代变压器。

②节能

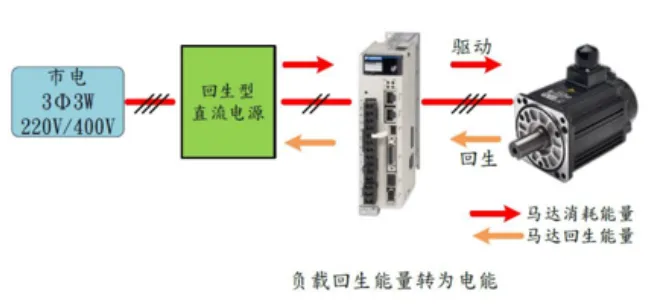

通过共直流母线方案，增加储能单元，把回生能量储存后再利用，节约电能。

③减少设备供电容量

通过能量回生，大大减小设备实际供电容量，减轻工厂电源容量负担。

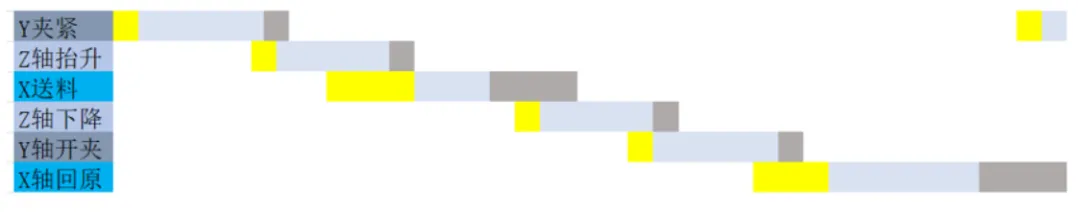

第一步 设备节拍分析

举例：本次X轴11KW，Y轴7.5KW，z轴11kw

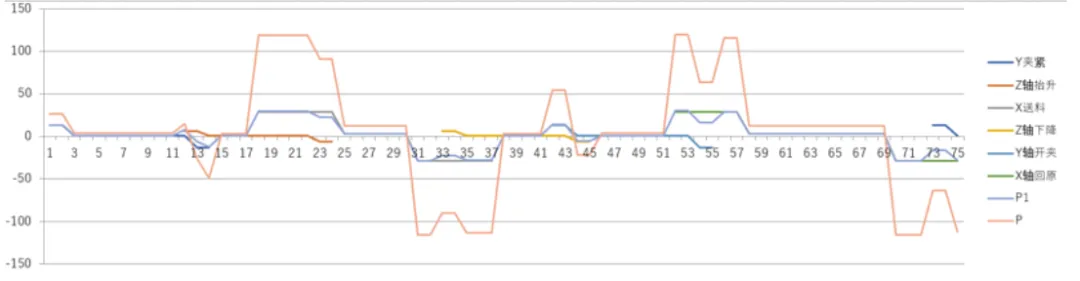

第二步 能量分析

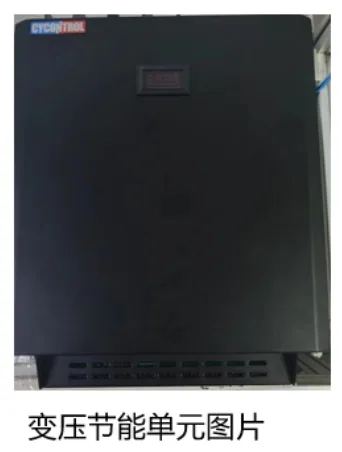

第三步 变压节能单元选型和评估

节能效果评估

例：

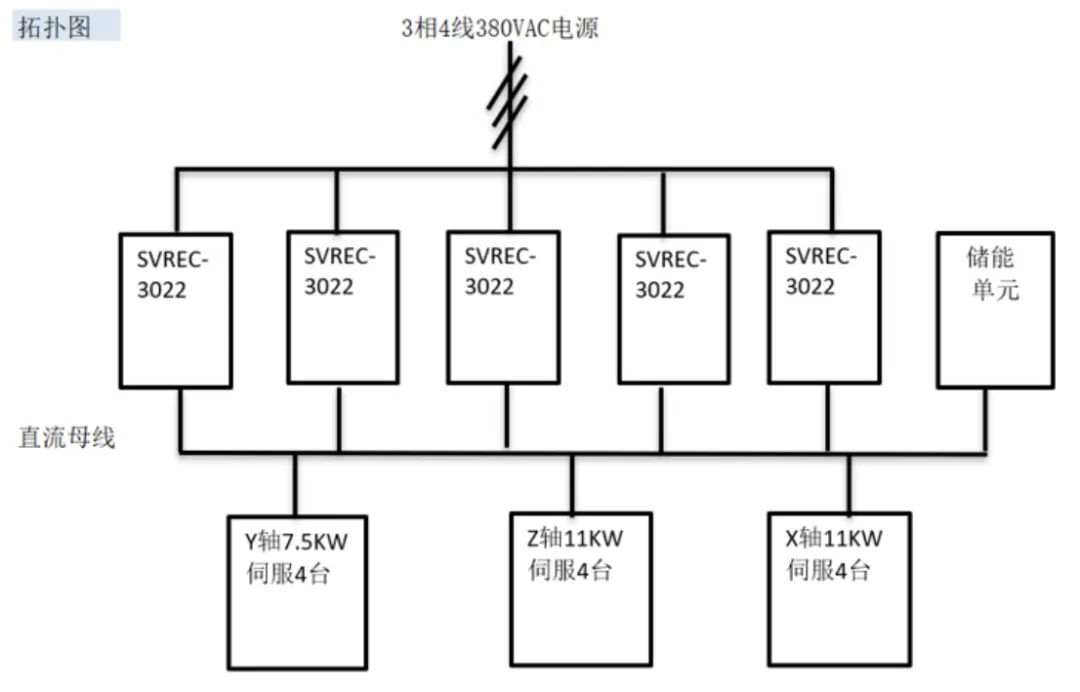

按此拓扑图方案评估结果如下：

每个小时节电：8度（KWH）

8小时节电：64度（KWH）

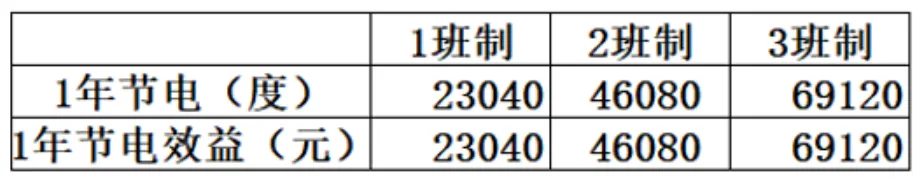

每度按1元电价，1年按360天评估
