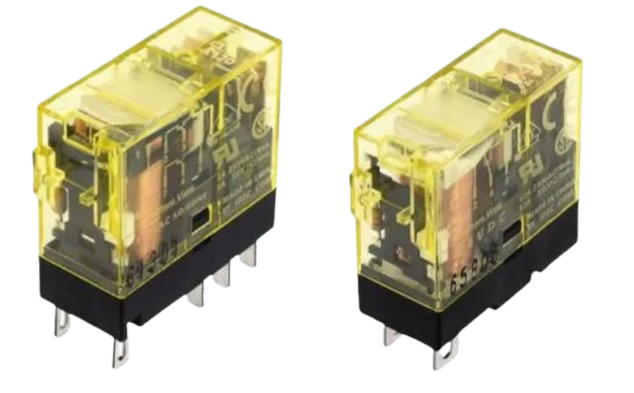

薄型功率继电器 RJ Series

机身紧凑、大容量、薄型功率继电器

RJ系列薄型功率继电器适用于控制盘，操作用机械等各种用途的翼片段子型继电器。

●机身宽仅为12.7mm，形状小，触点的容许电流大。

RJIS（SPDT）：12A

RJ2S（DPDT）：8A

●卓越的电气、机械耐久性能。

  电气耐久性能：

  200,000次以上(AC负载)

  机械耐久性能：

  30,000,000次以上(AC线圈)

●备有二极管型与RC电路型

●二极管型的所有电压的逆耐电压均为1000V

●获得UL，CSA认证，符合EN标准

●取得Lloyd’s Register规格认定

特点

●高容量

采用高导电材料，即使在高电流下也能确保通电性能的稳定性

●丰富的品种

实现高可靠性的双触点型

备有带CR电路、二极管等辅助功能的类型

●优越的耐久性

采用独自的复位弹簧结构，更提高了机械部的耐久性与信赖性

●注重易用性的产品设计

可视性优异的动作显示LED

可通过交代颜色判别电压

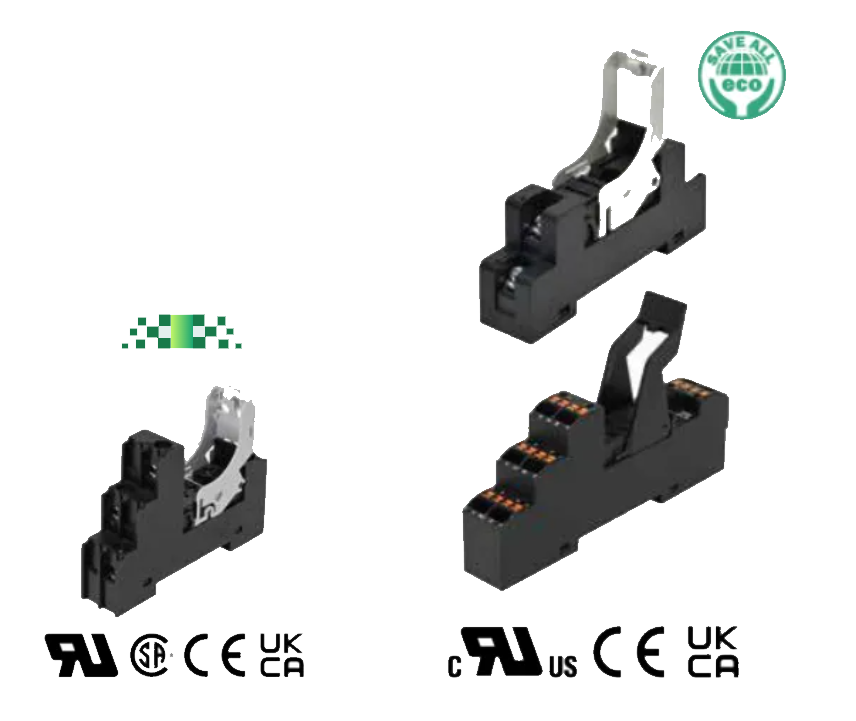

SJ系列继电器底座

薄型、节省空间的RJ系列继电器用插座

可从标准接线螺丝型、Push-in端子型、手指安全接线螺丝型中根据用途选择机型。

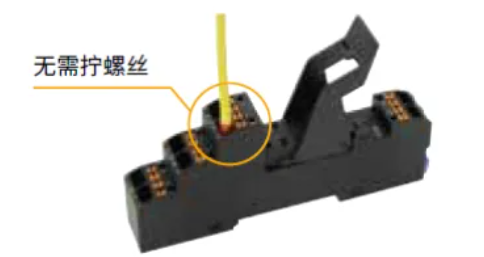

省工时&效率化（Push-in端子型）

接线工时约削减55%

与传统的螺丝接线式比较，在接线工序上，实现了压倒性的高速接线

削减维护工时

Push-in式，无需使用螺丝，因此不会有忘记拧螺丝的情况，也无需实施拆装时的拧紧扭矩管理。

高视认性（Push-in端子型）

确实的可靠性

因主体颜色与印字颜色对比清晰，即使在昏暗环境也便于确认端子编号，有助于防止错误接线。采用螺丝刀不直接接触弹簧部的安全的释放用驱动器结构。

另外，因释放用驱动器与主体颜色对比鲜明，可明确识别电线插入口，防止误插入。

释放杆标配

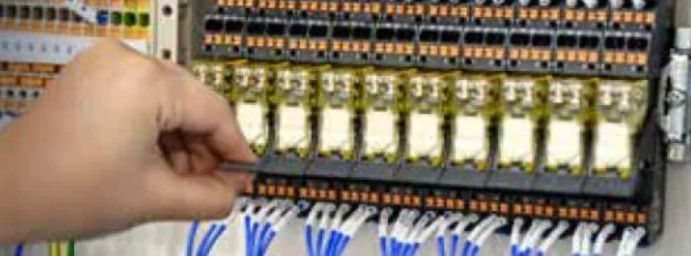

狭窄场所也易于拆卸

DIN导轨安装时，在狭窄场所也可轻松伸入手指拆卸。、

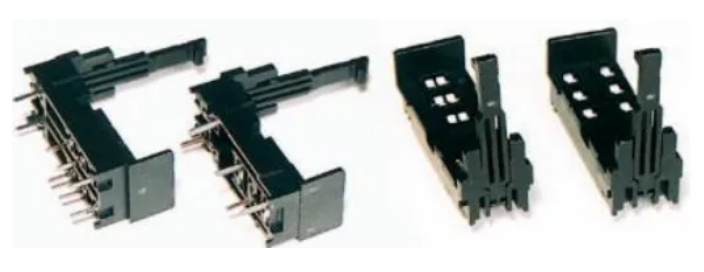

PCB用插座

翼片端子型继电器也可用于PCB安装

SJ系列Push-in式继电器底座特点

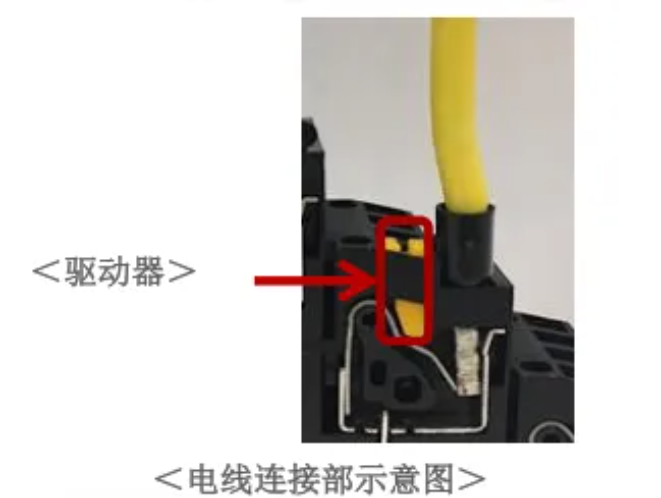

●借助“驱动器”功能实现简单安全的连接

无需用螺丝刀直接撬动弹簧，能够更加安全、长久地使用

产品！

驱动器还能让电线的插入口更加显眼，易于找到！

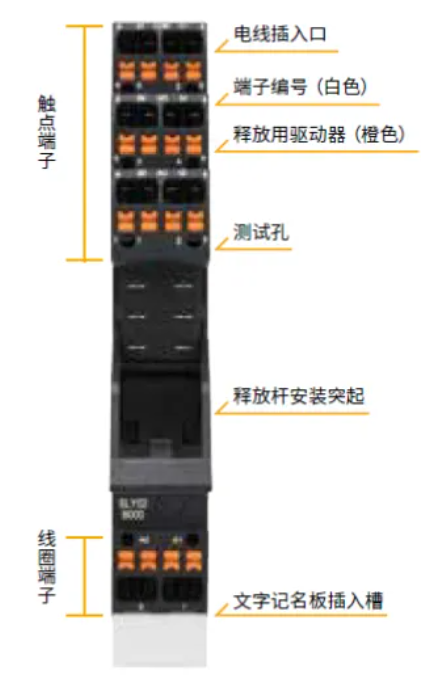

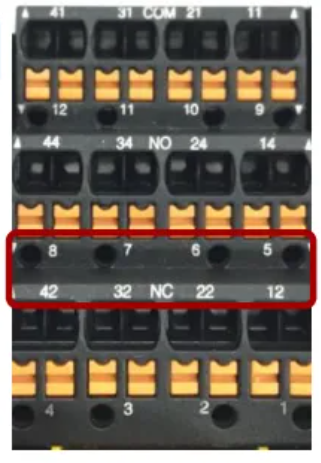

●视认性更高的端子编号

主体颜色与端子编号对比明显，字符视认性更高，可有效防止误配线的发生！！

●切实安全的维护

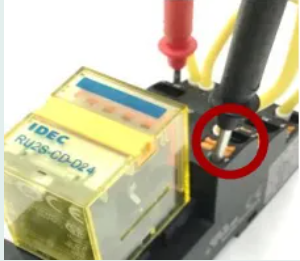

配备了用于确认导通的测试点

其他公司的产品在测试时需要将测试棒插入安装孔，

可能会损伤弹簧，本产品则能在不损坏内部的前提下，实现切实安全的维护！！

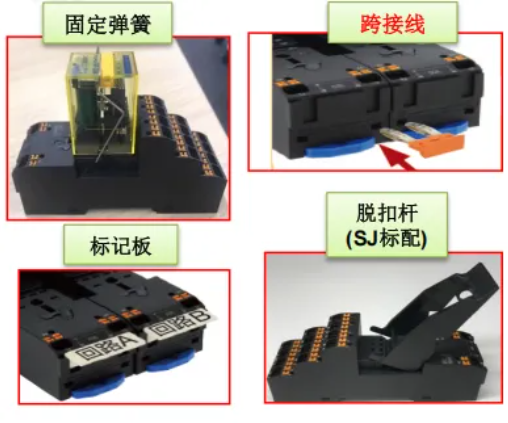

●多样化的配件

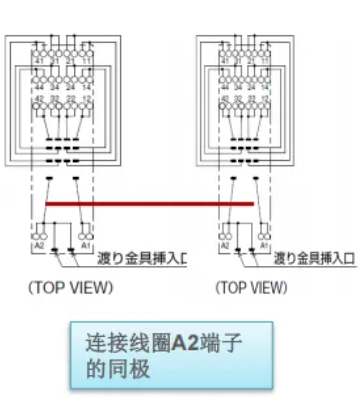

提供跨接线、标记板、固定弹簧、脱扣杆等各类配件，为更加便捷的盘内连接提供支持。
