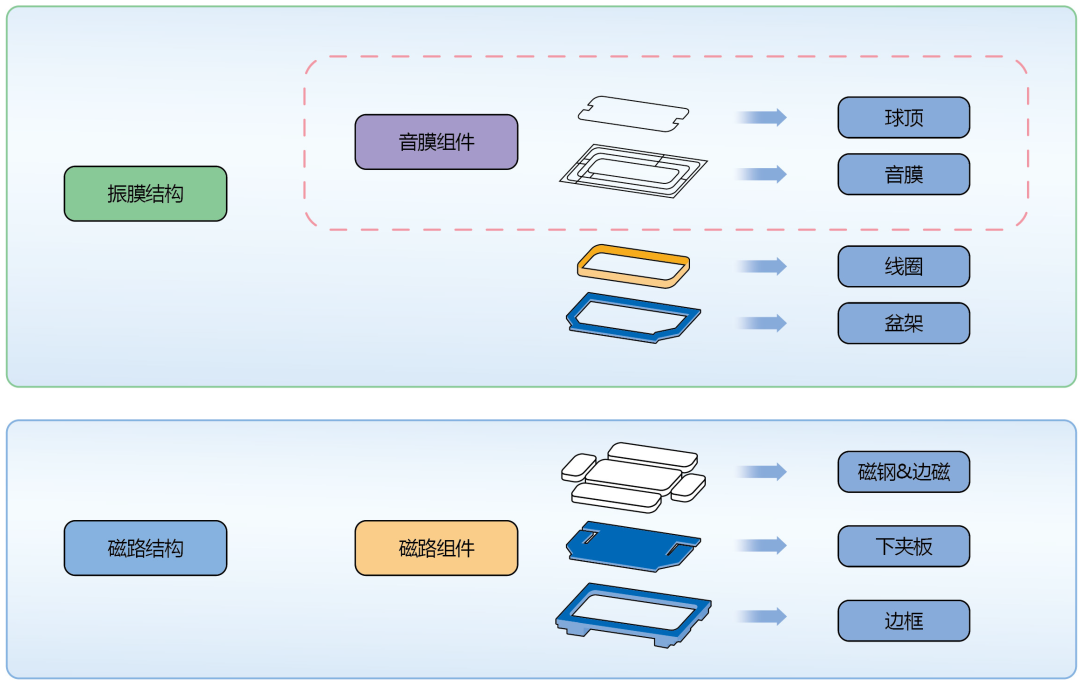

工艺介绍 随着智能电子产品的迅速发展（尤其智能手机、耳机等智能产品），以及消费市场的不断扩大，人们对于其品质的诉求也越来越高。扬声器作为智能电子产品不可或缺的一部分，其品质的好坏直接在感官上影响着消费者对产品的认知。音膜球顶对位贴合作为扬声器组装工艺的关键部分，其组装的品质和效率更直接影响着扬声器的品质及产线效率。

✦课题✦

因拍摄确认造成的设备停顿，节拍难以提升

以往工件在抵达拍摄点位时，需停止移动，等待视觉成像、控制器运算、以及最终调整的输出完成后，再进行下一步运作，整体节拍难以提升。 受平台精度影响，可能发生对位失败

平台精度与最终对位精度之间会有误差，且固定在平台上的工件，在平台移动过程中发生位置偏移，或者移动过程中工件变形，导致标记位置发生偏移，都会影响对位精度。

✦解决方案✦

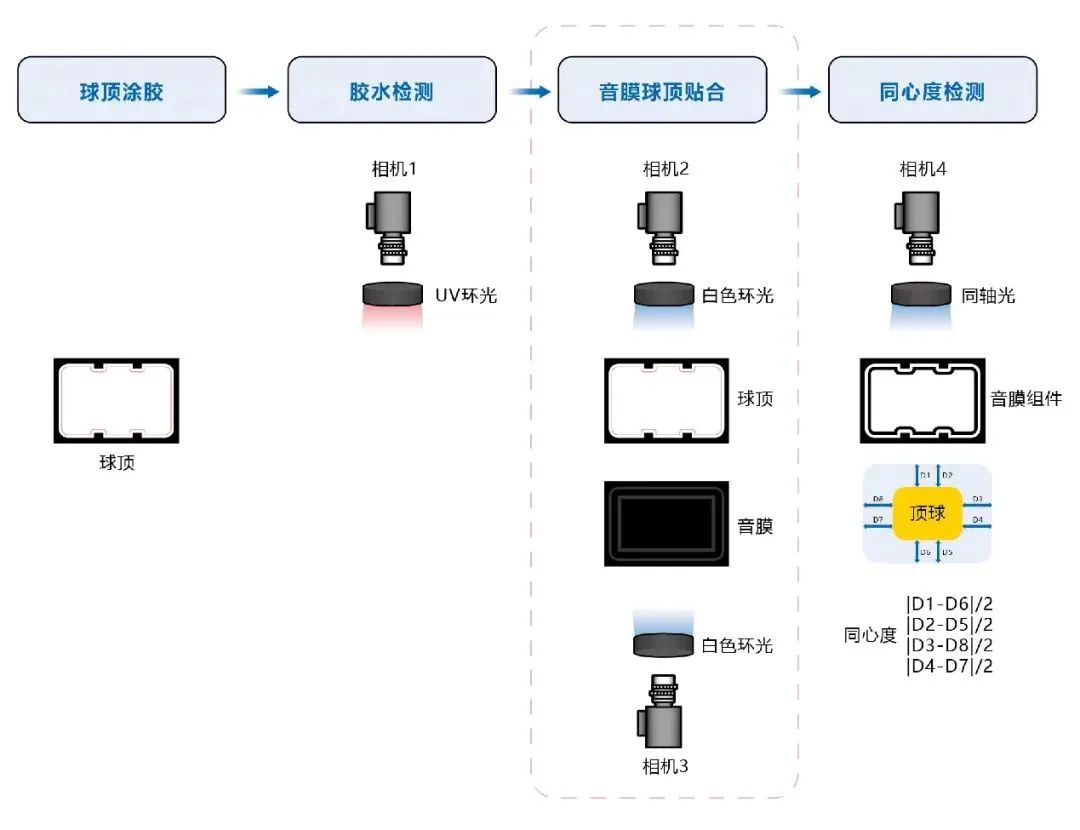

1. 通过飞拍技术，大幅提升生产节拍

利用欧姆龙机械自动化控制器NJ/NX系列内置的飞拍技术，以及高速图像处理系统FH系列，解决了高速移动中拍照位置的准确性以及图像的快速读取和处理，减少了因拍摄确认造成的设备停顿，促进了设备工艺的升级。

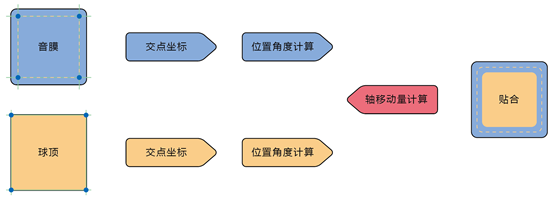

2. 通过对位技术，实现高精度贴合 通过欧姆龙图像处理系统FH系列独特的对位算法，结合飞拍技术多位置的精准触发以及稳定的打光成像效果，保证了对位贴合的高精度、高良率、高稳定性。

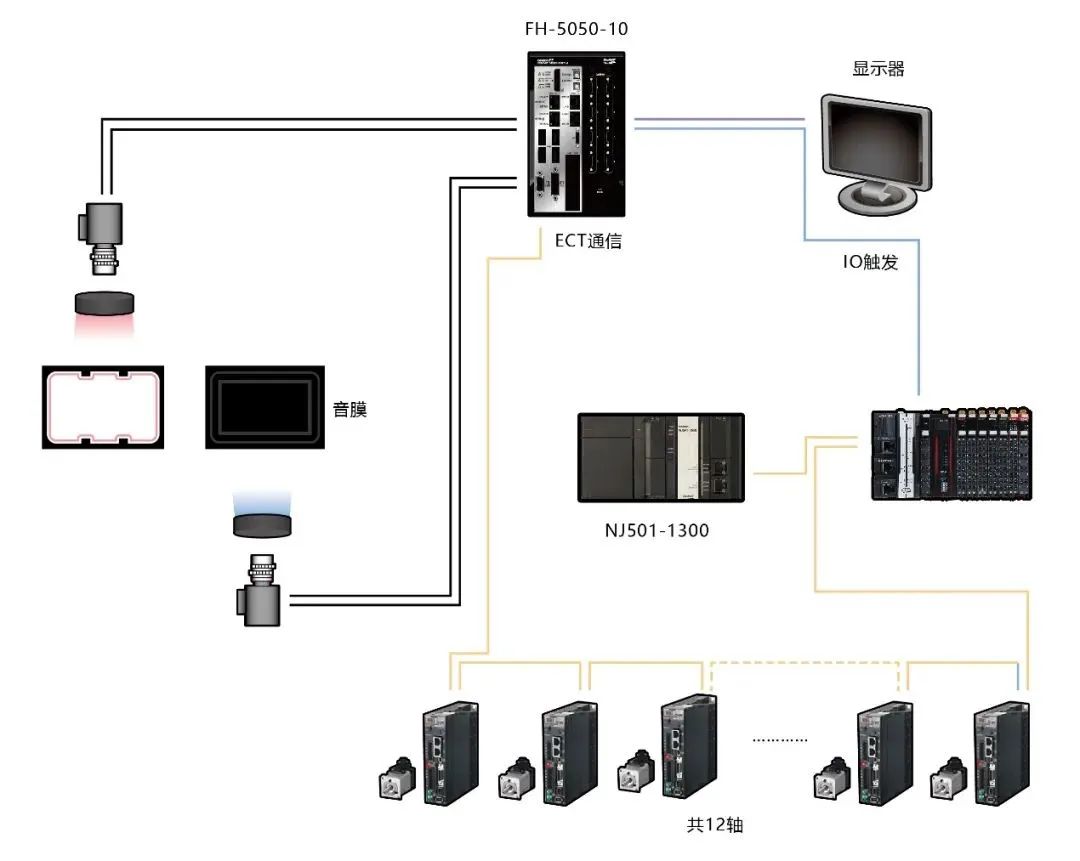

✦控制系统✦

✦实现价值✦

效率：1.5s/pcs

同心度：≤0.05mm

良品率：≥99%



■ 应对智能电子产品的迅速发展，制造商之间的激烈竞争，通过导入欧姆龙独特的飞拍技术，在保证精度的基础上实现了产线的大提速，助力打造行业Top竞争力。

■ 音膜球顶对位贴合的速度、精度提升，完全建立在控制系统与程序的优化，无需更改机械结构和运动时间，导入时间更快且成本更低。

■ 欧姆龙机械自动化控制器NJ/NX系列，可实现现场生产数据的采集、存储、分析，改善管理课题，提高生产效率。

■ 欧姆龙机械自动化控制器NJ/NX系列，内置飞拍技术功能块，调试简单，开发周期短。

■ 欧姆龙工程师全程参与指导，后期项目调整，只需自行修改参数即可，速度达到1.5s/pcs，同心度≤0.05mm，良率≥99%。
