PCC_PCB连接器

PCB连接器主要用于PCB段信号的传输

PCC产品特点

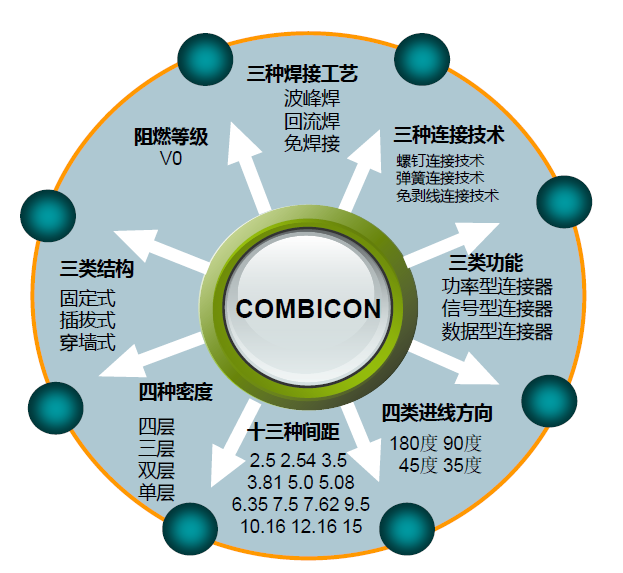

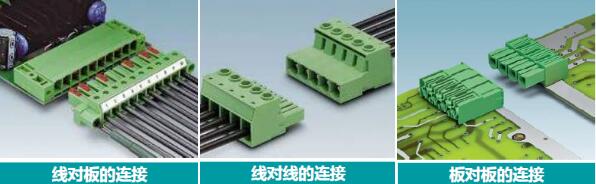

PCC产品分类

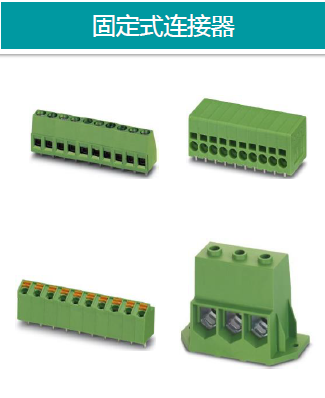

应用特点：

●接线容量大，可适应各类接线要求

●单个体积小利于节约PCB安装空间

●结构简单可靠，性价比高

●安装角度多样

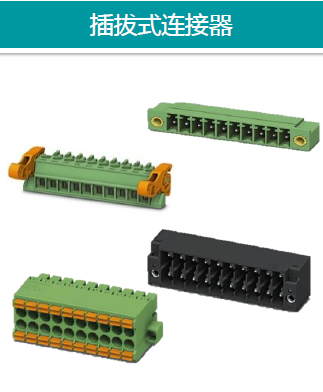

应用特点：

●方便设备测试、维护、检修

●进线方向、操作方向可选性强

●安装角度多样

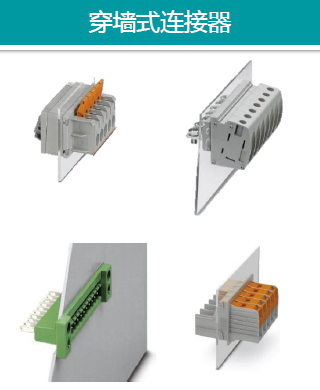

应用特点：

●无需开柜接线，对设备整体起到保护作用

●便于检修和维护

●提高设备整体的安全性已经美观性

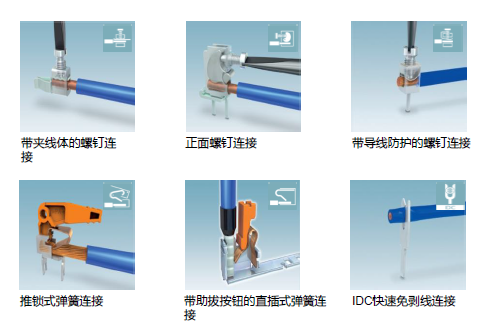

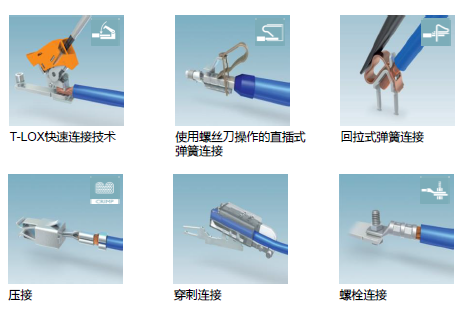

连接技术一览

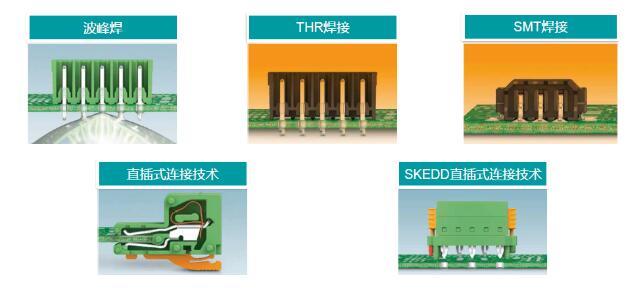

焊接方式

----------------------------------------------------2023 PCC 新产品-----------------------------------------------------

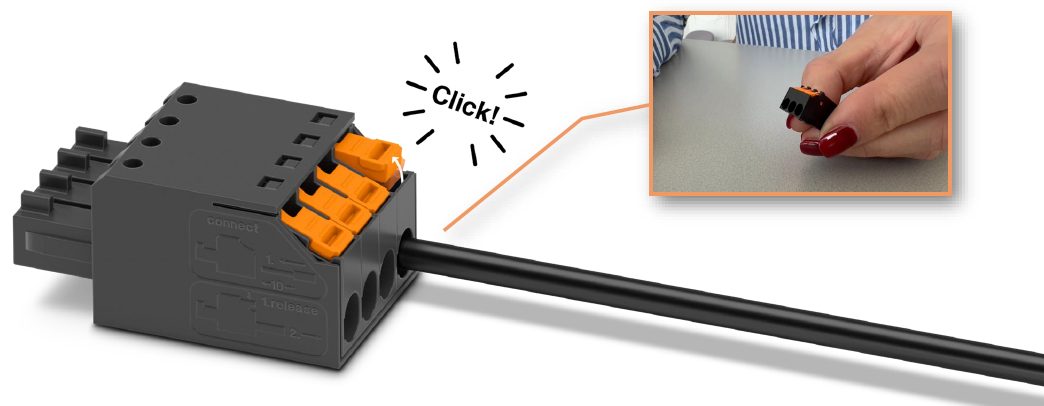

全新 SPC 4 系列产品

☑免工具、省时的直插式弹簧连接

☑固定的接触力确保连接的长期稳定性

☑通过颜色编码按钮实现直观操作

☑增强的触摸保护，即使在未插入电源时也能实现最大的安全性

☑底座设计用于集成到SMT焊接工艺中

主要特性

●电压：1000V IEC连接器 和 630V UL 底座

●导体接线线径：0.25mm²至4mm²

●位数：2至12位

●针间距：6,35mm

●增强触摸保护，符合IEC/UL 61800-5-1 标准

●可选顶部锁定或中间法兰最小电流高达 24A IEC 和 20A UL

优势呈现

①紧凑：针尖距为6.35mm的连接器有助于节省设备前端的空间。

②创新：设备设计人员通过巧妙的屏蔽接触机制拥有更大的自由度。

③多样选择：通过顶部锁或中间法兰锁定可靠且节省空间。

④安全：底座和；连接器上的增强触摸保护可提供额外的安全性。

⑤高效：THR针座适用于回流焊接和自动化装配，有助于降低生产成本。

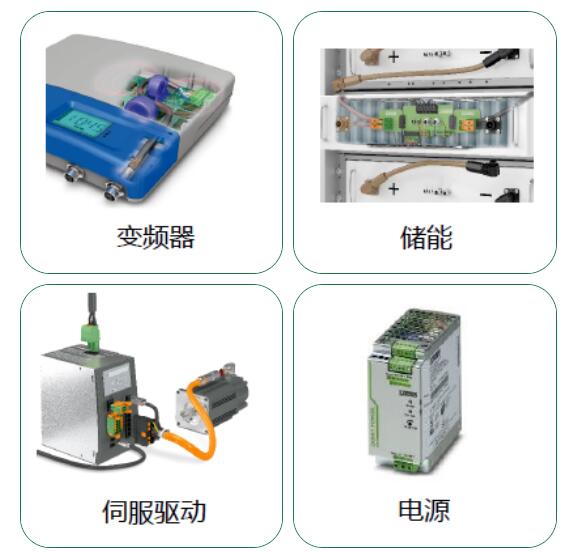

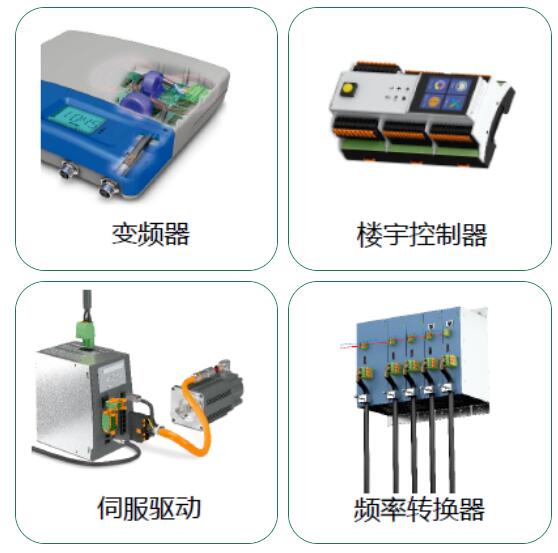

典型应用

----------------------------------------------------2023 PCC 新产品-----------------------------------------------------

XPC 1,5

主要特性：

●Push-X连接技术

●8 A IEC and UL

●160V IEC and 300V UL

●1,5mm²接线线径

●3.5mm 针间距

典型应用
