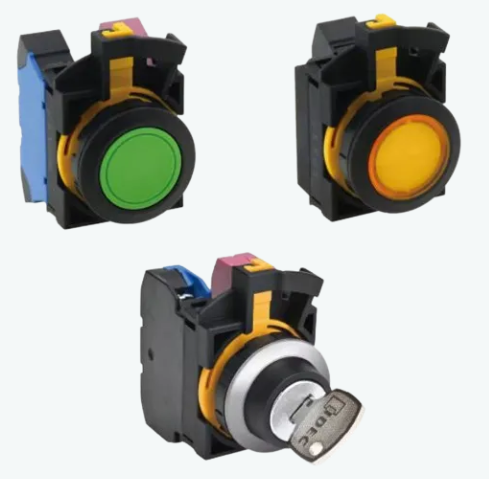

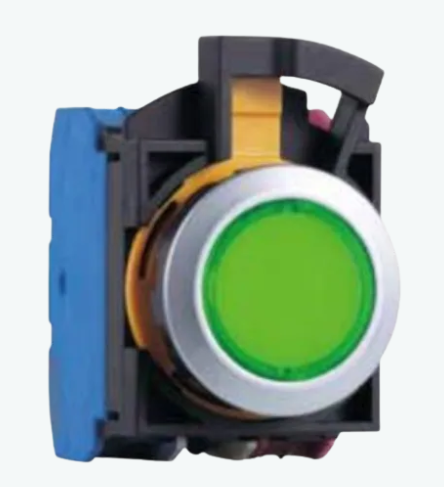

本篇带来的是来自IDEC的CW系列平面镶嵌框型按钮开关。

类型

① 螺丝接线型

② PUSH IN型

特长

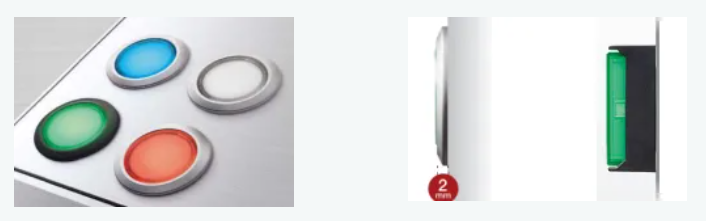

面板面镶嵌高『2.5mm』的薄型设计，简洁时尚

         面板正面的高度为2~2.5mm，可消除控制柜的凹凸，

                      除了更加卫生和安全之外，还可以对整个面板起到装饰作用

→提高精密设备的价值

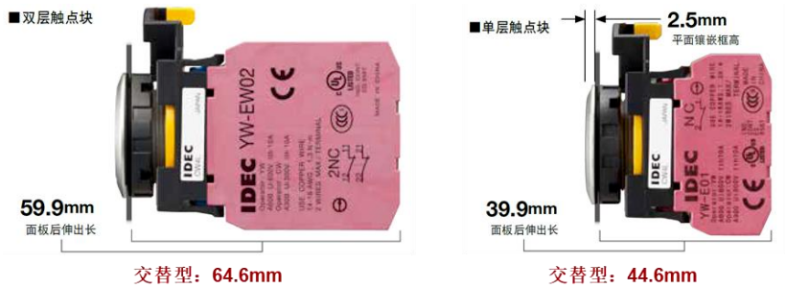

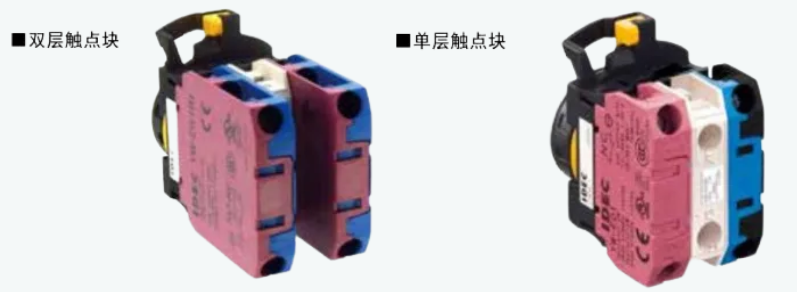

双层触点块设计

通过内置2个触点的双层触点块，可构建4触点型（确保2触点间的绝缘性）

省空间设计

第三代安全构造

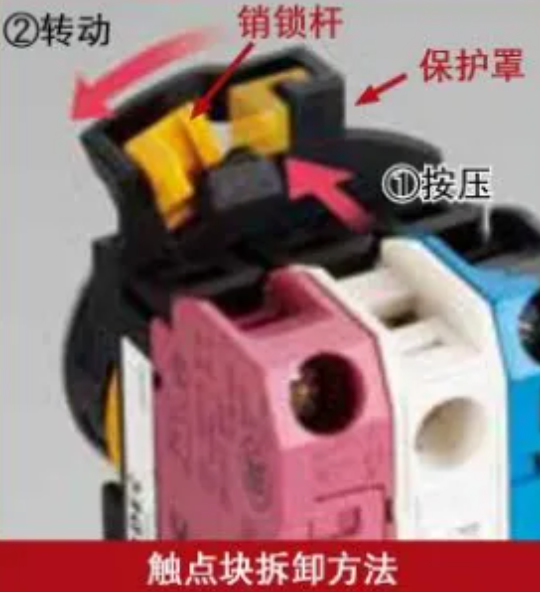

简捷的2步动作

为了防止意外性误解除销锁杆锁定，提高安全性，拆卸触点块，采用IDEC独特“按压”·“转动”的“2步动作”结构的销锁杆方式。

从元器件背面也很容易确认触点块的暗疮状态。

保护罩议题型

可防止电线等牵引导致销锁杆被误解除锁定或损伤，可为创造维护环境作贡献。

IP20手指安全型端子结构

端子部采用端子罩一体型的手指安全型端子结构。端子部保护等级：IP20防触电结构。

PUSH IN型

接线简单，高效率作业

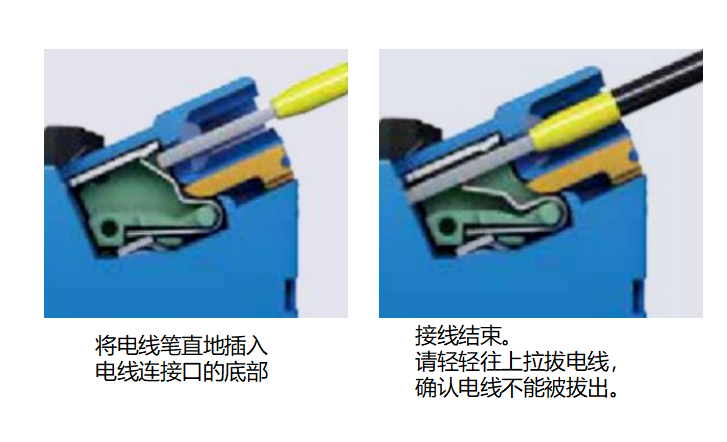

连接时

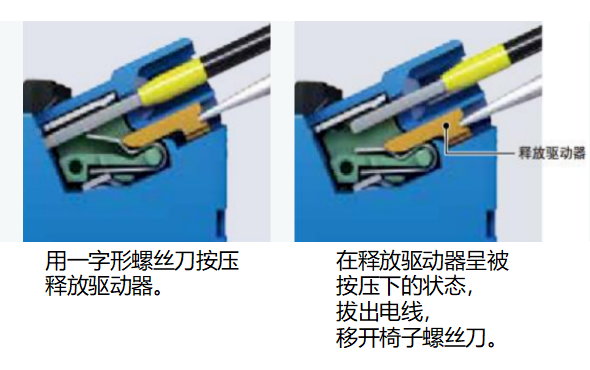

拆卸时

不易脱落，安心结构

使用后即可体会其说服力的安心结构和耐振性。

而且更省空间，可为设置场所及作业性作贡献。

不易脱落

因插入的电线被弹簧结构按压住，所以即使有振动时，也无需担心电线松动。

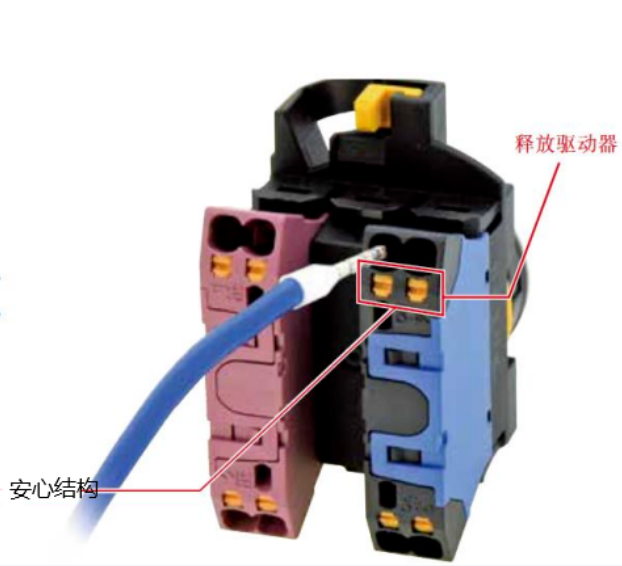

安心结构

IP20手指安全保护结构，螺丝刀不会直接接触到导电部即可接线。
