安川伺服Σ-7系列应用案例—编带机篇

 用于编带机的碰撞检出报警功能

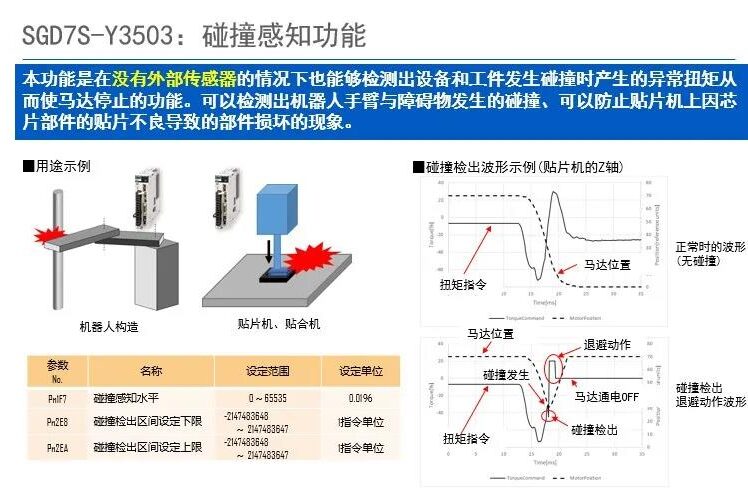

什么是碰撞检出功能?

在运转动作时,检测到异常发生,保护工件和装置的功能。

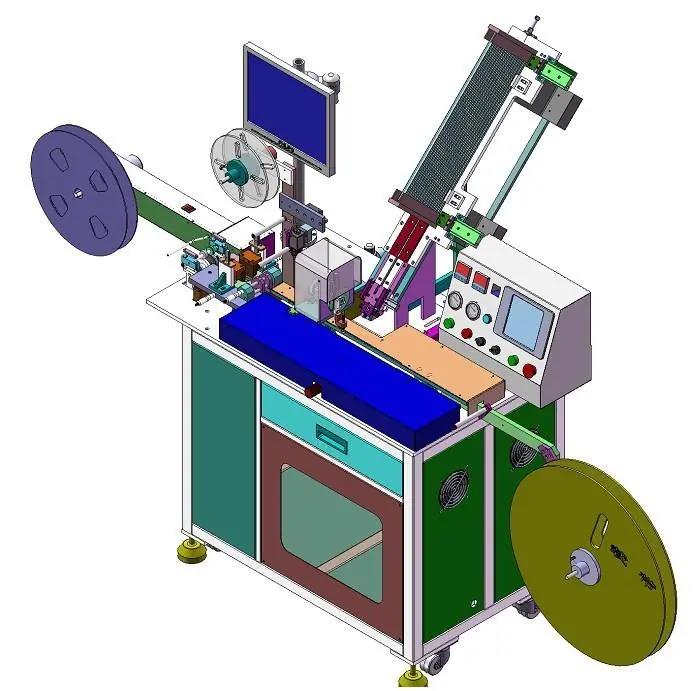

编带机工作原理:分为热封、冷封两种技术。

热封装,让刀升到合适的温度,调节好载带和气源气压。用自动上料设备把元件放入载带中,伺服转动把盖带成型载带,载带拉到封装位置,这个位置盖带在上,载带在下,经过升温的两个刀片压在盖带和载带上,使盖带把载带上面的元件口封住,这样就达到了元件封装的目的。然后收料盘把封装过的载带卷好。

冷封,不用加热就可以使盖带和载带粘在一块,这时候用的盖带要有粘性。载带一般要经过两个传感器,一个是计数用的,一个是用来做料控的。料控是要检测载带里面有没有漏放元件。如果检测到有漏放,那么编带机的伺服电机立刻停下不转,同时刀头也要回到上面的位置。

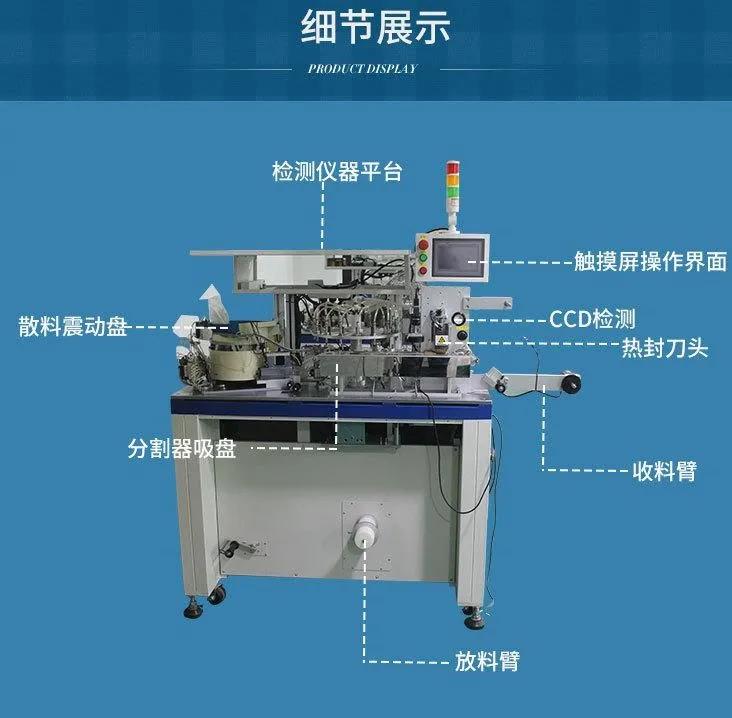

特点

●速度快,具有测试功能,配置相应的测试仪,能对芯片的容量值、阻值进行快速测试,并对其良品、不良品作出分选

●采用PLC作为核心控制;显示屏设计独特,液晶显示下单,模拟显示各控制点状态,能方便地设定与修改各种参数值,监控各种工作状态及其编带速度

●运用伺服进行高精度运动控制,工作稳定,性能可靠。


我们为您推荐伺服驱动器Σ-7 系列 Y3503,它带有碰撞检出功能。
