Pro-face锂电池行业HMI解决方案系列第二弹

ro-face人机界面SP5000/ST6000系列

锂电池行业解决方案

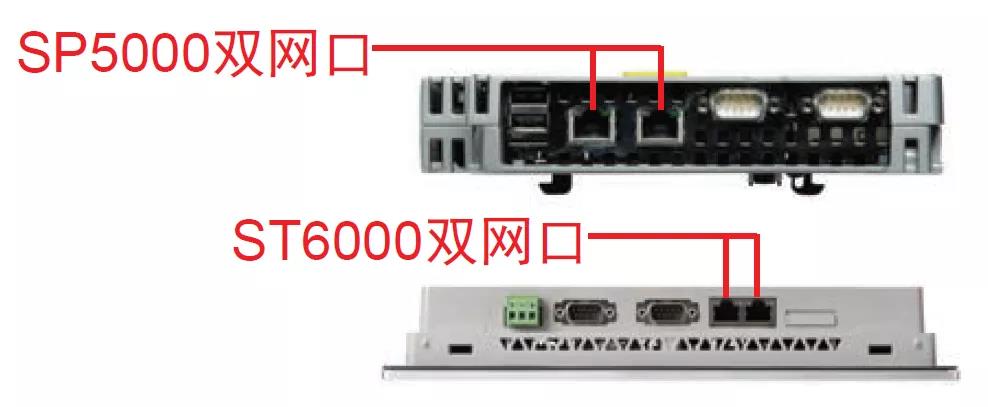

[HMI内置双以太网口架构] 助力数字化转型!


传统方案

多台设备组网(IT/OT),网络庞大,工业路由成本高,工作量大、且网络安全性差。

Pro-face人机界面解决方案

电池线上所有设备可以联网,进行大数据分析和共享。

●网络分段,轻松建立安全的网络系统;

●无需重新配置设备端的IP地址,简化与IT部门的合作,减少系统配置时间,减少路由成本;

●IT/OT融合,即可实现边缘控制,又可以实现数据共享和存储。

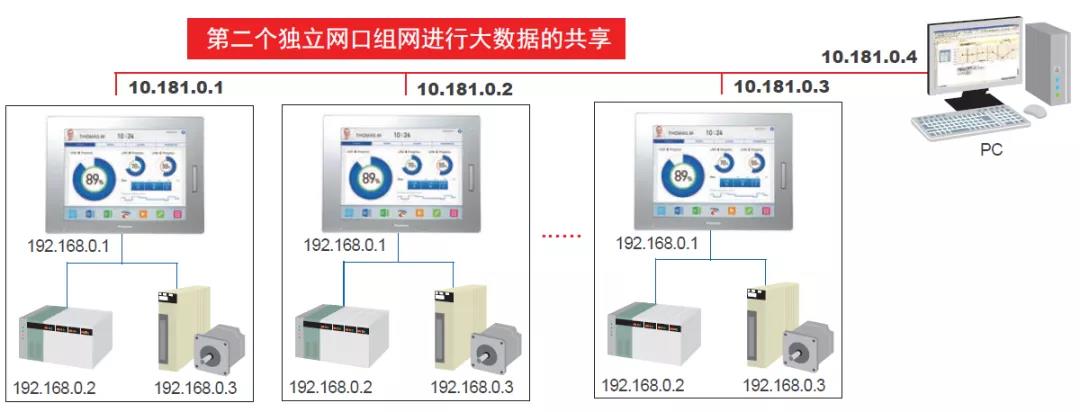

●可以通过第二个独立的网口进行组网,收集现场设备的报警数据、采样数据、操作日志数据 到PC端保存和分析。

* ST6000系列配置了200M左右空间,可以用来保存报警、采样、操作日志。

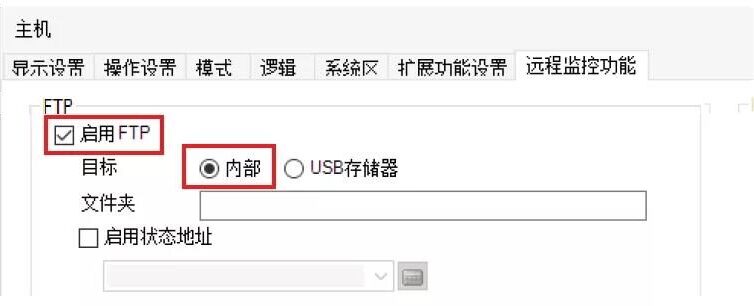

01 可以通过第二个独立的网口进行组网,软件里启用FTP功能,目标选择内部。

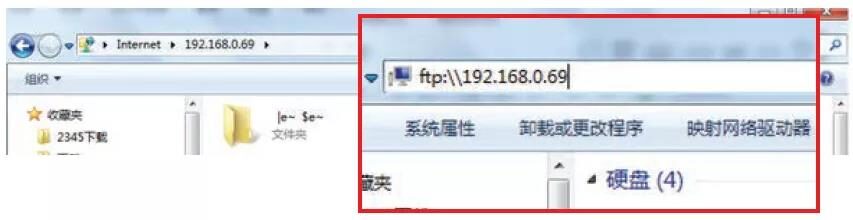

02 打开桌面上的计算机,输ftp:\\192.168.0.69  就可以浏览 HMI 上内部存储器的文件了。

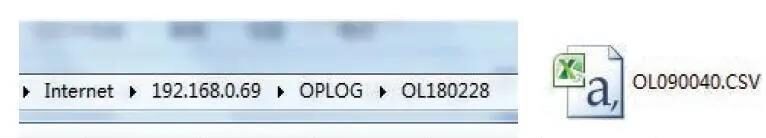

03 找到OPLOG文件夹,里面保存的就是操作日志,把它拷贝到PC端,用EXCEL可以打开查看。

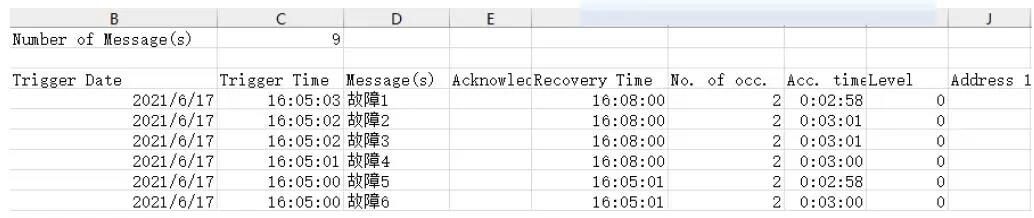

04 找到 ALARM 文件夹,里面保存的就是报警数据,把它拷贝到 PC 端,用 EXCEL 可以打开查看。

05 要是多台设备需要把 HMI 内部存储器里的数据自动发送到 PC 端保存或到 PC 端的数据库, 用户可以在 PC 端开发一个小的软件,实现自动保存到 PC 或到 PC 端数据库。


规格

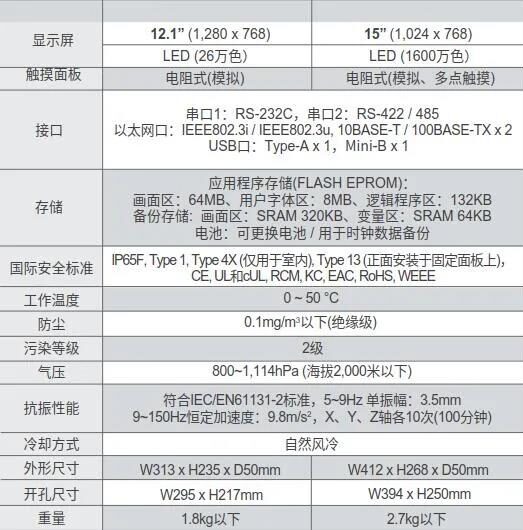

■SP5000系列规格

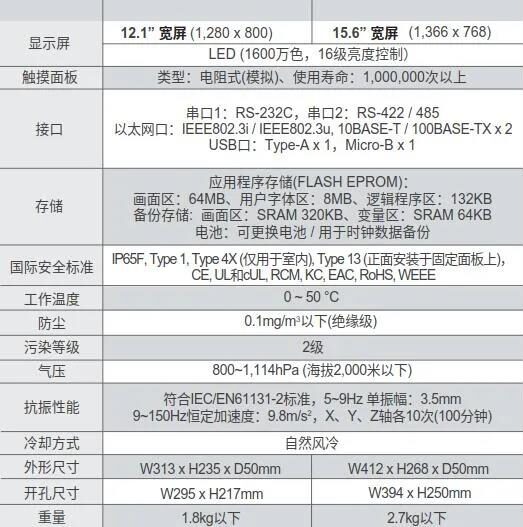

■ST6000系列规格
