活用欧姆龙飞拍技术,确保精度并且实现产线大提速

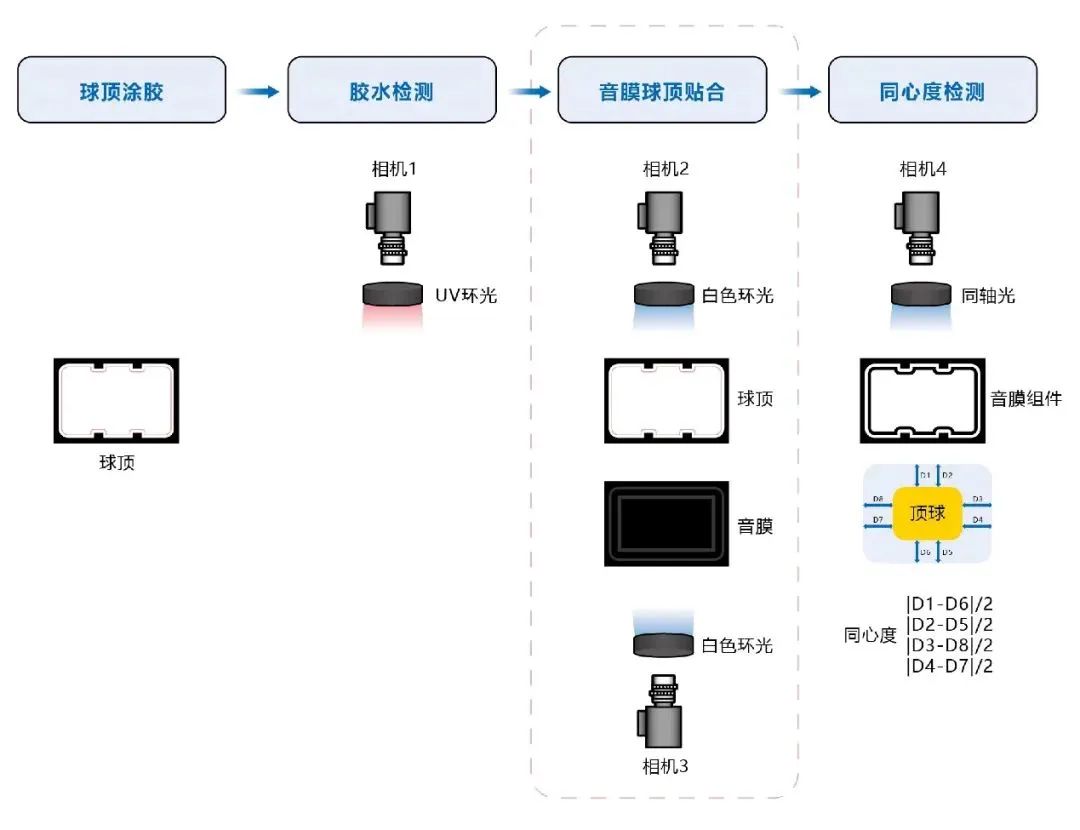

工艺介绍

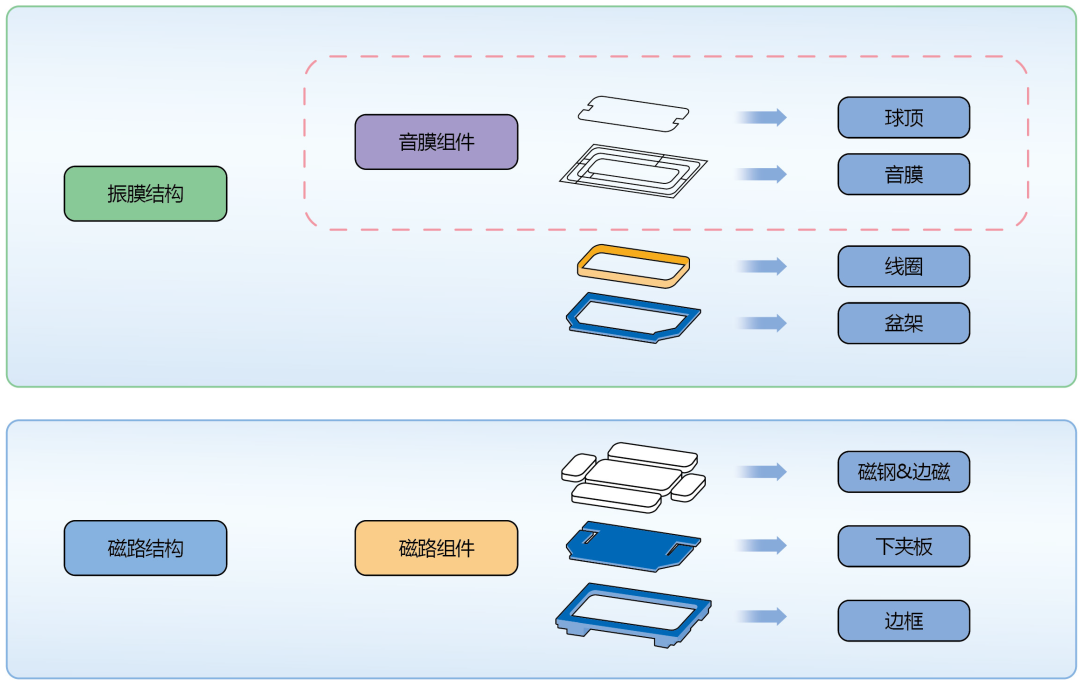

随着智能电子产品的迅速发展(尤其智能手机、耳机等智能产品),以及消费市场的不断扩大,人们对于其品质的诉求也越来越高。扬声器作为智能电子产品不可或缺的一部分,其品质的好坏直接在感官上影响着消费者对产品的认知。音膜球顶对位贴合作为扬声器组装工艺的关键部分,其组装的品质和效率更直接影响着扬声器的品质及产线效率。

课题

因拍摄确认造成的设备停顿,节拍难以提升

以往工件在抵达拍摄点位时,需停止移动,等待视觉成像、控制器运算、以及最终调整的输出完成后,再进行下一步运作,整体节拍难以提升。
受平台精度影响,可能发生对位失败

平台精度与最终对位精度之间会有误差,且固定在平台上的工件,在平台移动过程中发生位置偏移,或者移动过程中工件变形,导致标记位置发生偏移,都会影响对位精度。

解决方案

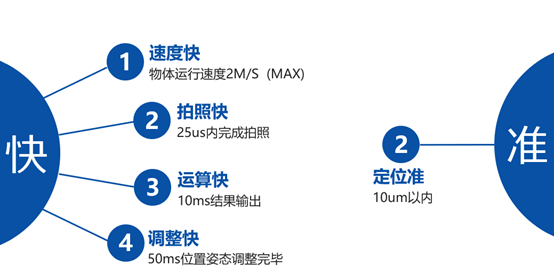

1. 通过飞拍技术,大幅提升生产节拍

利用欧姆龙机械自动化控制器NJ/NX系列内置的飞拍技术,以及高速图像处理系统FH系列,解决了高速移动中拍照位置的准确性以及图像的快速读取和处理,减少了因拍摄确认造成的设备停顿,促进了设备工艺的升级。

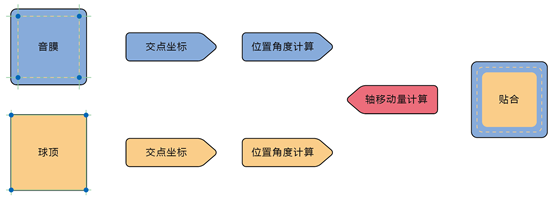

2. 通过对位技术,实现高精度贴合
通过欧姆龙图像处理系统FH系列独特的对位算法,结合飞拍技术多位置的精准触发以及稳定的打光成像效果,保证了对位贴合的高精度、高良率、高稳定性。

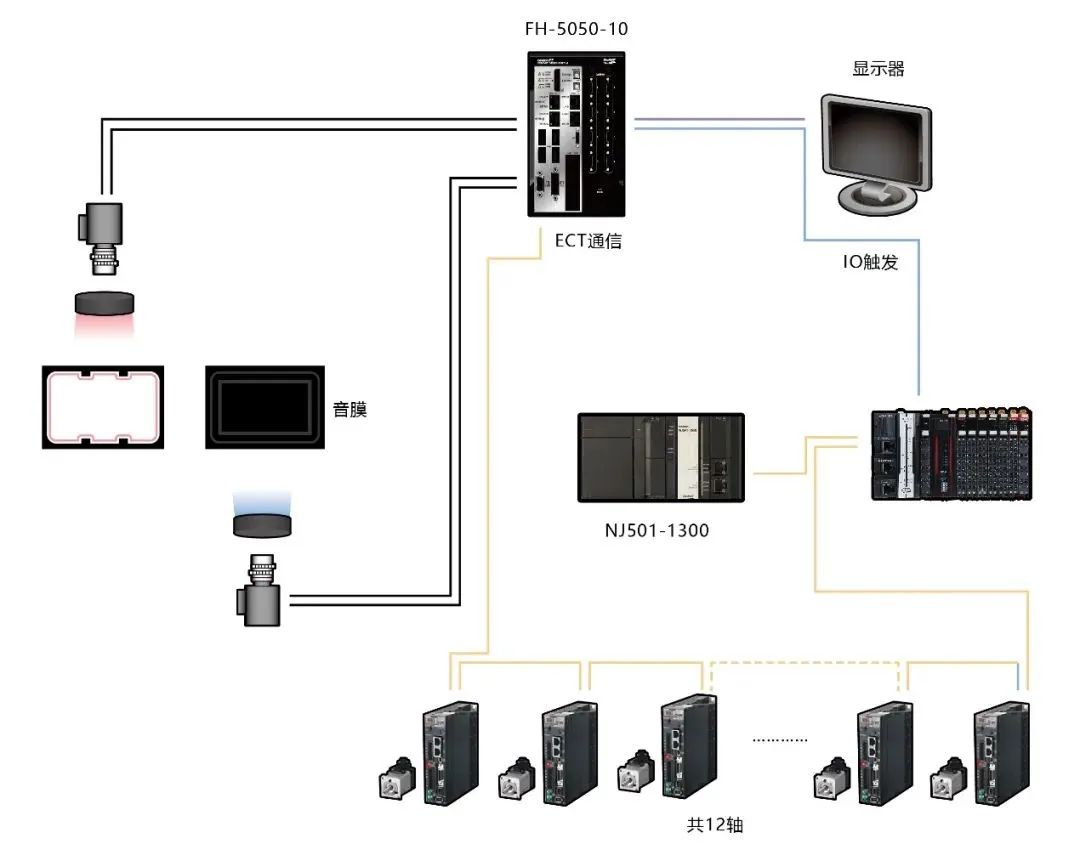

控制系统

实现价值

效率:1.5s/pcs

同心度:≤0.05mm

良品率:≥99%



■ 应对智能电子产品的迅速发展,制造商之间的激烈竞争,通过导入欧姆龙独特的飞拍技术,在保证精度的基础上实现了产线的大提速,助力打造行业Top竞争力。

■ 音膜球顶对位贴合的速度、精度提升,完全建立在控制系统与程序的优化,无需更改机械结构和运动时间,导入时间更快且成本更低。

■ 欧姆龙机械自动化控制器NJ/NX系列,可实现现场生产数据的采集、存储、分析,改善管理课题,提高生产效率。

■ 欧姆龙机械自动化控制器NJ/NX系列,内置飞拍技术功能块,调试简单,开发周期短。

■ 欧姆龙工程师全程参与指导,后期项目调整,只需自行修改参数即可,速度达到1.5s/pcs,同心度≤0.05mm,良率≥99%。
