Pro-face锂电池行业HMI解决方案系列第一弹

Pro-face人机界面在锂电池行业的应用也非常广泛,这次为大家带来的是锂电池行业HMI解决方案系列的相关介绍。

常见问题

Q1 :多台设备组网,工作量大,网络安全性差;工业路由成本又高。

Pro-face Solution 1

●HMI内置双网口,电池线上所有设备可分区联网,进行大数据分析和共享。

 1)以HMI内置双网口的方式在物理层面上区分不同网段,轻松建立安全的网络系统;

2)无需重新配置设备端的IP地址,简化与IT部门的合作,减少系统配置时间,减少路由成本;

3)IT/OT融合即可实现边缘控制,又可以实现数据共享和存储。还支持网络摄像头*等相关网络应用设备。

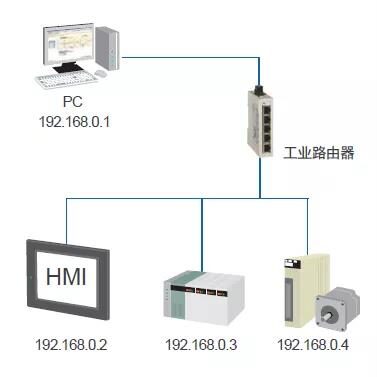

传统方案

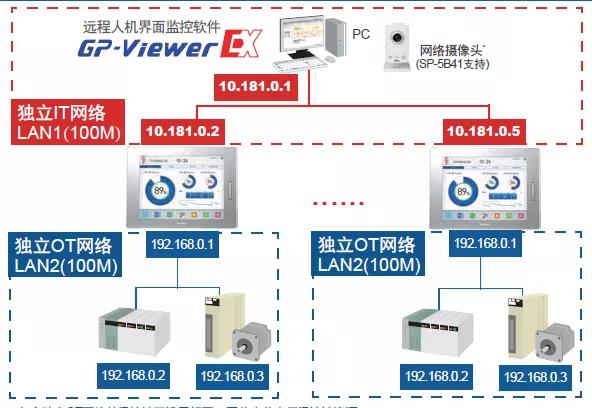

Pro-face HMI方案

*各个独立OT网络的IP地址可设置相同,因此也节省了IP地址资源。

Q2:通过密码设置权限,密码安全性差,后续操作没有办法追溯。

Pro-face Solution 2

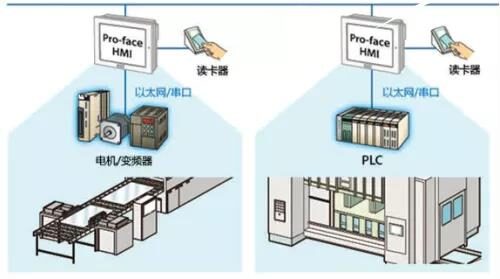

●直连读卡器,刷卡登录管理,安全性高

1)每个员工都有员工卡,通过读卡器读卡后,自动识别员工级别及姓名,员工操作的所有信息都会记录到该员工名下,为后续的故障分析、追溯带来方便,安全性高。

2)因为有操作记录,可避免人为错误操作。

注:支持USB/串口读卡器,市面上的读卡器基本支持,成本较低。

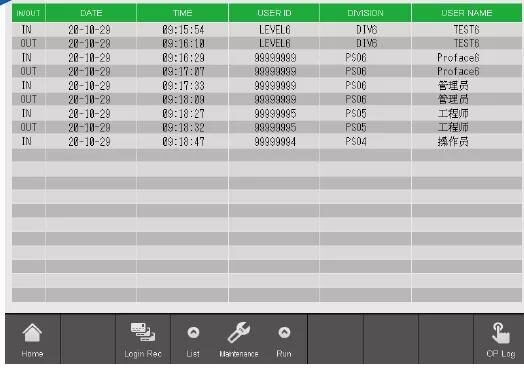

HMI刷卡功能界面

Q3:导入大量变量时,导入时间过长,HMI运行时也易卡顿。

Pro-face Solution 3

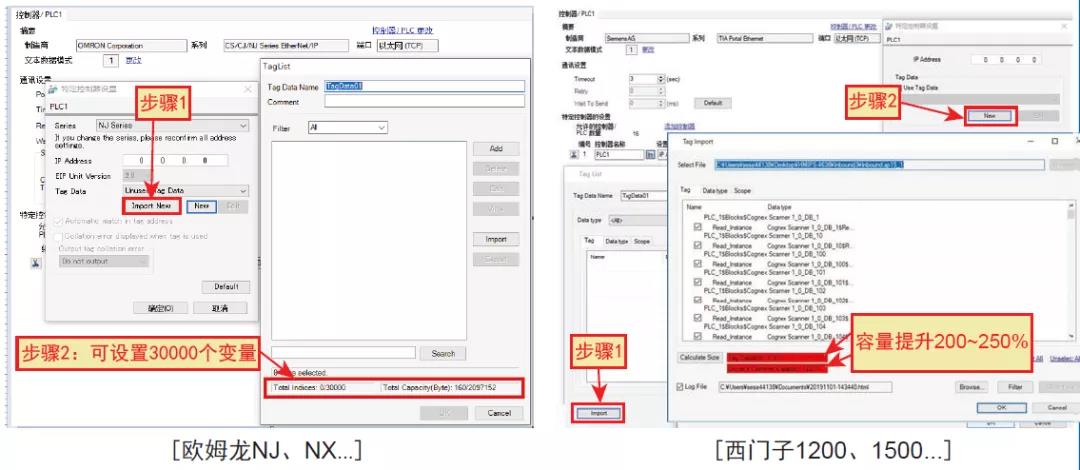

针对伺服、PLC的多变量/大容量,实现轻松导入,便于多设备大数据利用!

- 导入30000个变量,基本在30秒内就可以完成,可流畅运行/切换大量画面(400~500幅)。

- 支持模糊搜索,查找排序和地址快速转换,便于开发画面量大的工程。

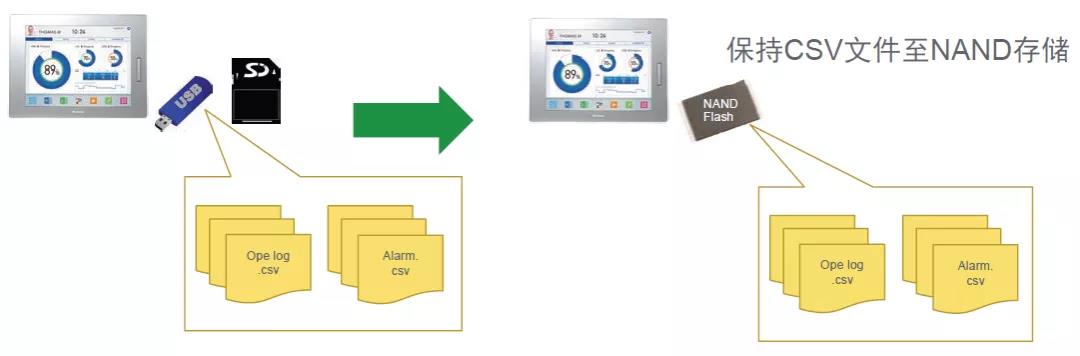

Q4:锂电池行业生产现场不能用U盘,怎么进行长时间的数据备份?Pro-face Solution 4可以进行数据的存储 ,定期导入报警采样数据到PC。Pro-face HMI使用了NAND存储,用于保存报警、采样、日志数据,也可以通过FTP设置, 定期上传这些数据到PC端。

启用NAND存储
在GP-Pro EX软件中点击“工程”菜单,选择“系统设置” → 打开“主机(U)”设置窗口→按“Shift+x”启用“特殊设置”窗口,相关设置如下图所示:

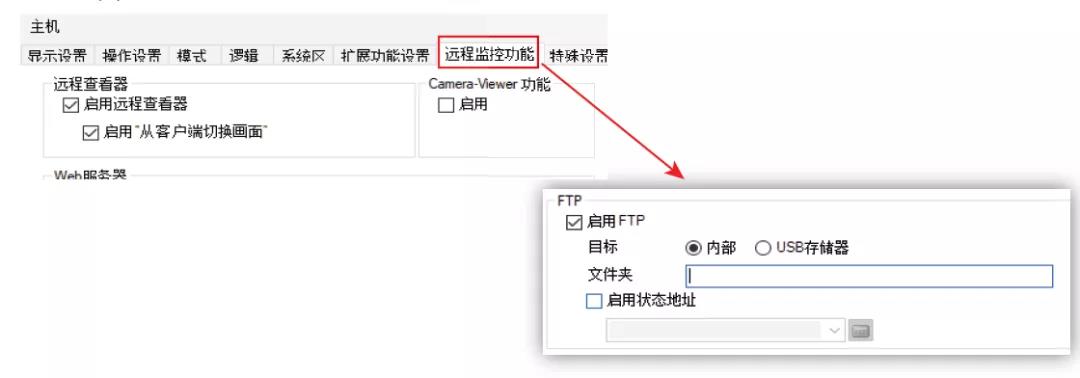

启用FTP
在“主机(U)”设置窗口→选择“远程监控功能”窗口,相关设置如下图所示:

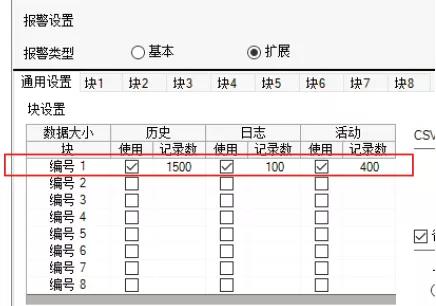

报警功能增强:用于大数据的利用!

1) 增加了基本报警注册数

从2,048条 增加至 10,000条!

2) 增加了基本记录数

从768条 增加至 2,000条

注:

GP-Pro EX V4.09.120及以上版本软件支持。

在软件的“主机”设置窗口中,启用“特殊设置”,设置软件DIP开关:SW7 4为On。

仅SP5000系列主机模块SP-5B00、SP-5B10支持。

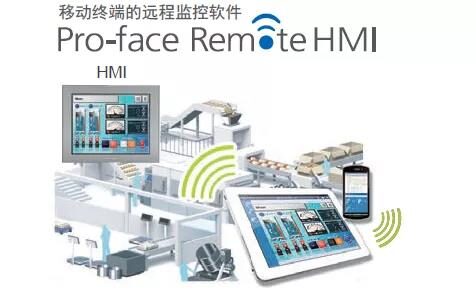

支持远程调试和监控!

01  在平板电脑或智能手机上远程监控
02在办公室的PC上远程监控
